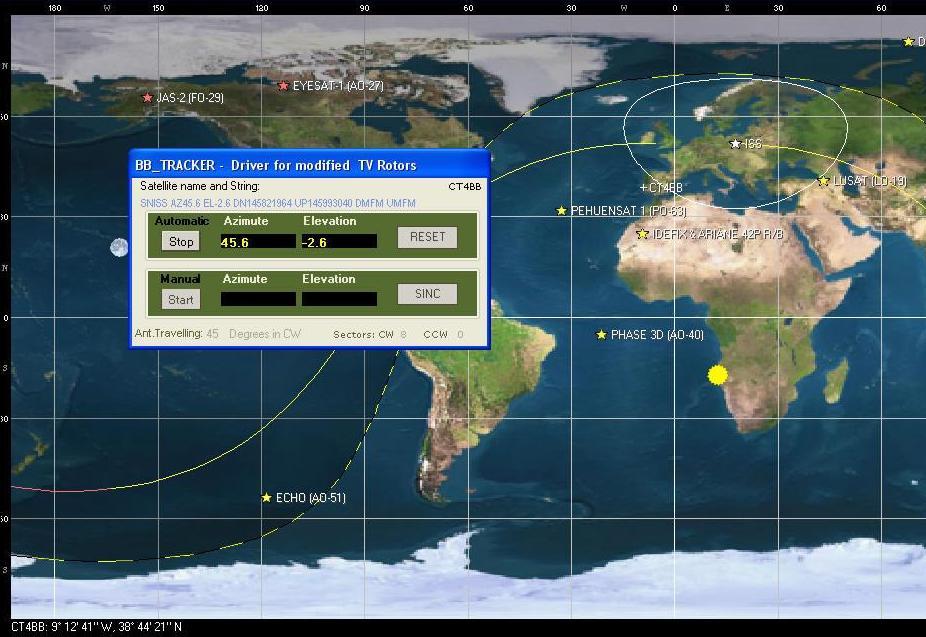

Estamos a projectar um Driver para o programa de satélites Orbitron comandar 2 Rotores de antenas baratos e que vão ser modificados.
O sistema permitirá, em campo, seguir os satélites automaticamente facilitando os QSO/s. Todo o material não deve custar mais de 300 Euros e alguma paciência para realizar as montagens e as alterações. Vamos informando aqui sobre o andamento deste projecto no tocante ao Software Firmware e Hardware. Os programas serão de download livre.
Clique na figura para ver a evolução.:
Nota: Ainda não sabemos se vai resultar ! ... Trata-se de um projecto!

Esta montagem faz o interface de um Software de CW em teclado do PC, pela porta RS232 e a entrada para a chave de Grafia de um emissor .
O módulo tem um pequeno circuito com um relé rápido que  simula a chave de Morse. A caixa foi cheia com resina sintética para ficar robusta e pesada. Quando avariar, vai para o lixo ...

Fonte de alimentação de alta tensão 1000 V 250 mA.
Feita a partir de um transformador de um emissor de um velho navio, comprado na sucata do David Barbosa no Porto.

Uma engenhoca para  reportagens de Radiodifusão.
Fizemos um equipamento para uma entidade e, a pedido de uma Rádio Local  que permite fazer o interface entre um auricular Bluetooth de um Telemóvel.
Pode ver o pdf no separador Artigos.


Chave de CW de emergência.
para mim não há nada tão nostálgico como CW martelado!...
Esta chave foi construída com peças de sucata . O suporte é de um carrinho de pesca. Os contactos são retirados dos platinados de um interruptor. O manípulo é o disco de sintonia de um rádio a transístores. O eixo, foi afiado e aguçado para encaixar numa charneira dando  uma oscilação precisa e macia.

 Velhinha Fonte de Alimentação 12 V 10A que não arde.
A fonte varia entre 4 e 15 V e está protegida contra curtos . Tem 35 anos sem queimar. É protegida contra curtos.
 Circuito projectado no cadeira de ElectrónicaII. Velhos tempos...

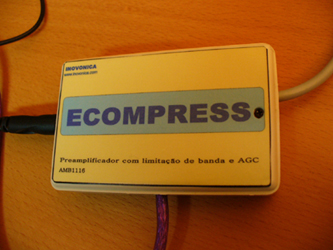

ECOMPRESS Preamplificador para microfones Electret.                     Este pré-amplificador de microfone limita o áudio à banda normal das radiocomunicações entre os  300Hz  e 3KHz . Tem um Controlo Automático de  Ganho numa etapa  de amplificação.
Pode ver o pdf no separador Artigos.
Segundo alguns colegas o áudio via repetidores é metálico. Necessitará de um retoque no filtro para ir buscar alguns graves...

Outro projecto de Transceptor CW QRP de 2W para 12m (24.900 MHz) com Rx de conversão directa, montado em "Ugly"  numa caixa de um velho CB. Surpreendeu-me também a excelente sensibilidade e selectividade deste receptor. Infelizmente não existe qualquer esquema porque foram sendo montados mentalmente com medidas em cada etapa dos circuitos.
Este QRP e o dos 40 metros possuem  um Tom de monição CW e um filtro de áudio com LB de 400Hz daí, também a boa selectividade em CW.


Conversor de recepção de 1296MHz  para 28 MHz.
Já tem um destino.


Oscilador de potência de RF com circuito sintonizado para LF.
Destina-se a fazer algumas experiências de  introdução ao VLF e excitar uma antena Loop.
 A lagarta, é uma bobine com primário e secundário enrolados num varão de ferrite. A sintonia é por condensador variável.
O sinal gerado liga a uma antena Loop para o estudo da adaptação, da Largura de banda e da radiação das antenas Loop.


Sistema de comando remoto para o Transeptor de VHF da Kenwood TM-271E
Para quem tem o Schack numa cave é a solução.
Pode ver o desenvolvimento desta ideia no separador em Artigos.
 Boa montagem...

   Plano ideia que não sei se resultará ...

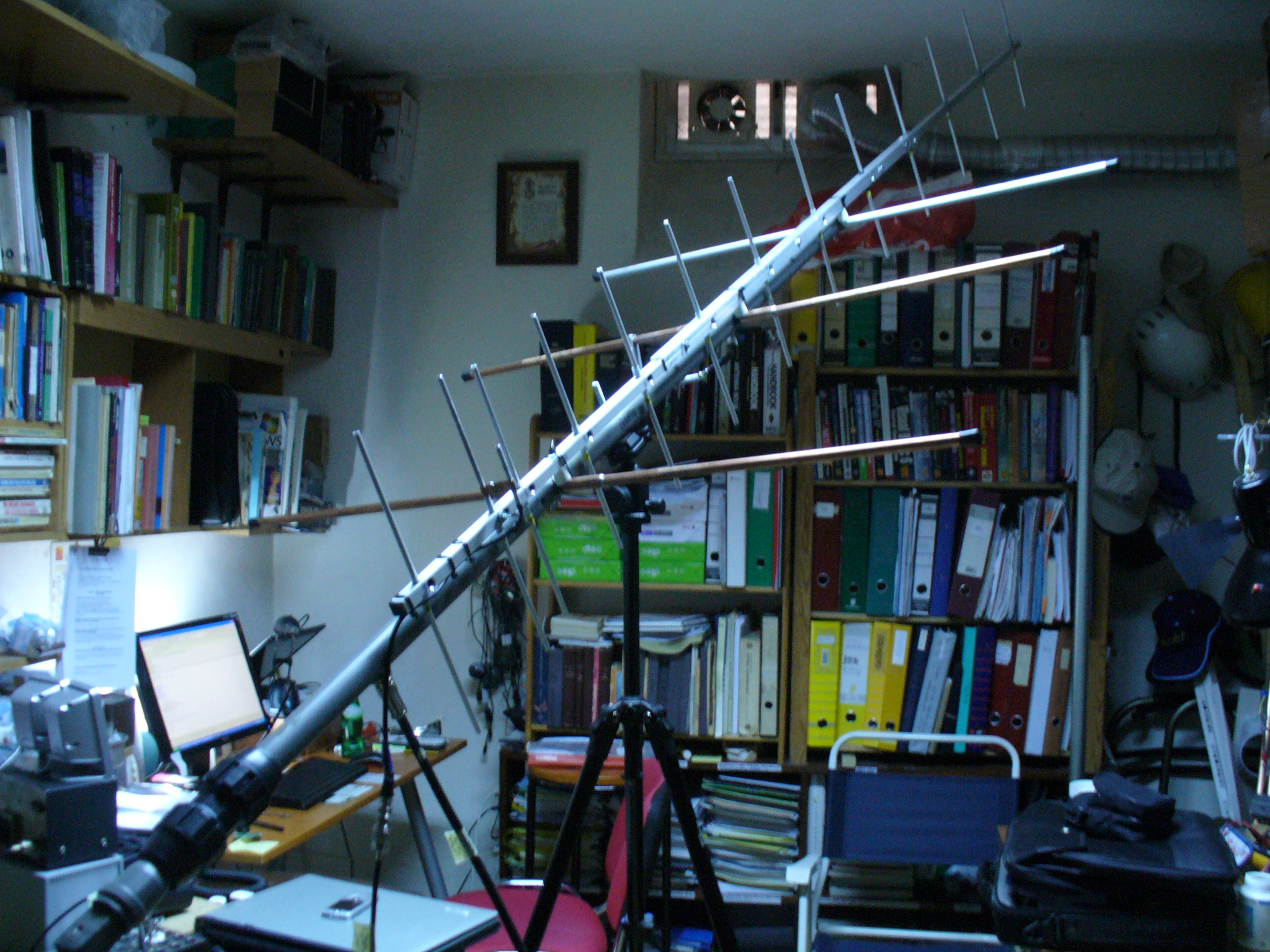

 Antena para a ETS Estação Transportável de Satélite que levará um Tripé com 2 rotores para seguimento automático dos satélites com Driver  BB_TRACKER que estamos a desenvolver para o Orbitron  e que é mostrado em cima.

73  e obrigado pela visita
